带式压滤机在洗沙场污泥处理中的应用

来源：山东冠诚开山贸易有限公司　发布时间：21-09-16

　　带式压滤机是国内污泥处理中应用很广的一种设备，在城市污水、纺织印染、电镀、造纸、皮革、酿酒、食品加工、洗煤、石油化工、化学、冶金、制药、陶瓷等行业进行污泥脱水处理，还可用于工业生产中的固液分离或浸液工艺，由滤带、辊压筒、滤带张紧系统、滤带调偏系统、滤带冲洗系统和滤带驱动系统构成。

带式压滤机主要部件的结构和工作状况。

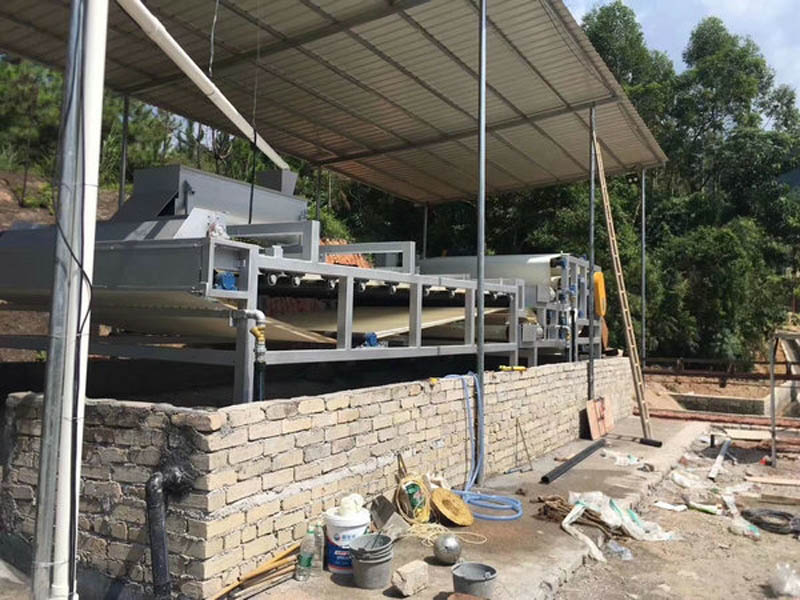

带式压滤机

　　１.带式压滤机机架：带式压滤机主要用于支撑和固定压榨辊系及其他各部件。
　　2.挤压辊系：是由直径顺序从大到小的辊筒组成。滤带上下过滤带夹持污泥，依次经过压榨辊，在滤带张力作用下形成由小到大的压力梯度，使得污泥在脱水过程中受到的压力不断增大，并逐渐去除水份。
　　3.重力区脱水装置：带式压滤机主要由重力区支架、料槽组成。经絮凝处理后的物料在重力区脱去大量水分，流动性变差，为后期挤压脱水创造条件。
　　4.楔形区脱水装置：在上下过滤带形成楔形区域，对夹紧物料施加挤压压力，达到压榨脱水目的，可满足压榨脱水段对物料含液量和流动性的要求。
　　5.滤带：是带式压滤机的主要部件，污泥的固液分离过程都高于污泥，下滤带作为过滤介质，在上下滤带的张紧力作用下绕过压榨辊，从而得到去除物料水分所需的压榨力。
　　6.滤带调节装置：由执行元件：汽缸、调节辊信号反压、电气系统组成。滤带跑偏是由多种原因引起的，如滤带张力不均匀、滚筒安装误差、加料不均匀等，从而保证带式压滤机连续稳定。
　　7.滤带清洗装置：由喷淋器、清洗水接液盒、清洗盖等组成。滤带行走时，不断经过清洗装置，受喷淋器喷出的压力水冲击，滤带上残留的物料在压力水作用下脱离滤带，使滤带再生，为下一次脱水做准备。
　　8.滤带张紧装置：带式压滤机由张紧筒、张紧辊和同步机构组成，作用是对滤带进行张紧，并为压榨脱水生产提供必要的张力条件，调节压力大小可通过调节压力系统的张紧缸内的气压来实现。
　　9.卸料装置：带式压滤机由刮板、刀架、出料辊等组成，其作用是将脱水过的滤饼与滤带分离，达到卸料的目的。
　　10.传动装置：带式压滤机由电动机、减速器、齿轮传动机构等组成，它是滤带行走的动力源，并能通过调节减速机转速来满足工艺不同带速的要求。
　　11.气压系统：该系统主要由动力源(储气罐、电机、气泵等)、执行元件(缸体)和气压控制元件(包括压力继电器、压力流量和方向控制阀)等组成。采用气动控制元件，控制气压、流量和方向，保证气动执行元件有一定的推力和速度，按照预定程序正常工作。为完成滤带张紧、调整操作的动力源。
