带式压滤机也叫带式压榨过滤机，是洗沙场普遍采用的一款污泥脱水固化设备。脱水过程可分为预处理、重力脱水、楔形区预压脱水及压榨脱水四个重要阶段技运用全新型设备过滤机程控自动厢式压滤机、隔膜压滤机、深度污泥脱水压滤机、一体化污水污泥处理设备、在线精密过滤系统等价格合理、性能可靠的环保过滤产品。

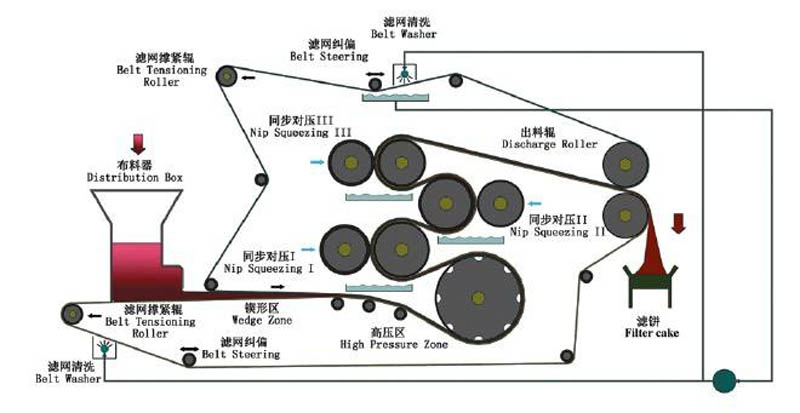

带式压滤机工作原理
经过浓缩的污泥与一定浓度的絮凝剂在静、动态混合器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝后的污泥被输送到浓缩重力脱水的滤带上，在重力的作用下自由水被分离，形成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形预压区、低压区和高压区由小到大的挤压力、剪切力作用下，逐步挤压污泥，以达到最大程度的泥、水分离，最后形成滤饼排出。
带式压滤机主要结构
1、机架： 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.
2、压榨辊系： 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。
3、重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。
4 、楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。
5 、滤带： 是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。
6、 滤带调整装置： 由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。
7、滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。
8、滤带张紧装置： 带式浓缩压滤机由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。
9、卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。
10、传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。
11、气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。
带式压滤机结构特点
1、第一重力脱水段为倾斜式，使污泥距地面高达1700mm，使污泥在重力脱水段高度增加，提高了重力脱水能力。
2、噪音低、无振动。
3、重力脱水段长，第一与第二重力脱水段总长5m多，使污泥在压榨前充分脱水失去流动性。同时，重力脱水段还设置反转等特殊机构，经“楔”形、“S”形压榨等作用使污泥滤饼获得最低含水量。
4、第一个脱水辊采用“T”型泄水槽，使压榨后的大量水迅速排出，从而提高了脱水效果。
5、化学药物用量少
6、滤带跑偏等设有自动控制装置，滤带张力和滤带移动速度可自由调整，操作管理方便。
